BASM-12

Sortierer für feste Darreichungsformen
für Kapseln, Tabletten
und Weichkapseln

Prüfen Sie Tabletten, Hartkapseln und Weichkapseln auf größere sichtbare Defekte, ohne Formatwechselteile zu benötigen. Ein Mechanismus zum Wenden der Tabletten legt beide Hauptflächen frei und ermöglicht eine Qualitätsprüfung großer Mengen vor der nachgeschalteten Verpackung. Für die pharmazeutische und nutrazeutische Produktion einschließlich Nahrungsergänzungsmitteln.

Mehr erfahren

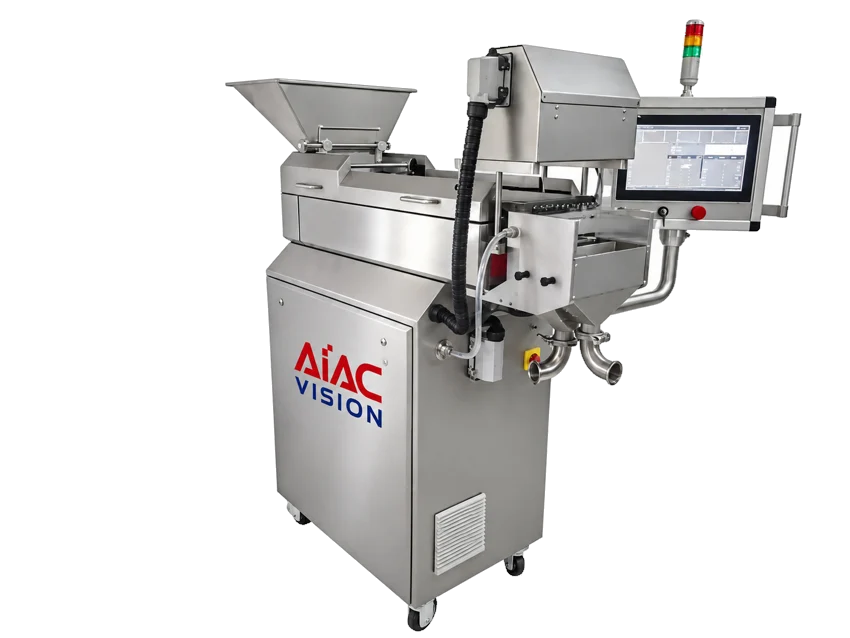

Sortierer für feste Darreichungsformen
BASM-12 · Sortierer für feste Darreichungsformen
BASM-12-Sortierer für feste Darreichungsformen
BASM-12-Sortierer für feste Darreichungsformen

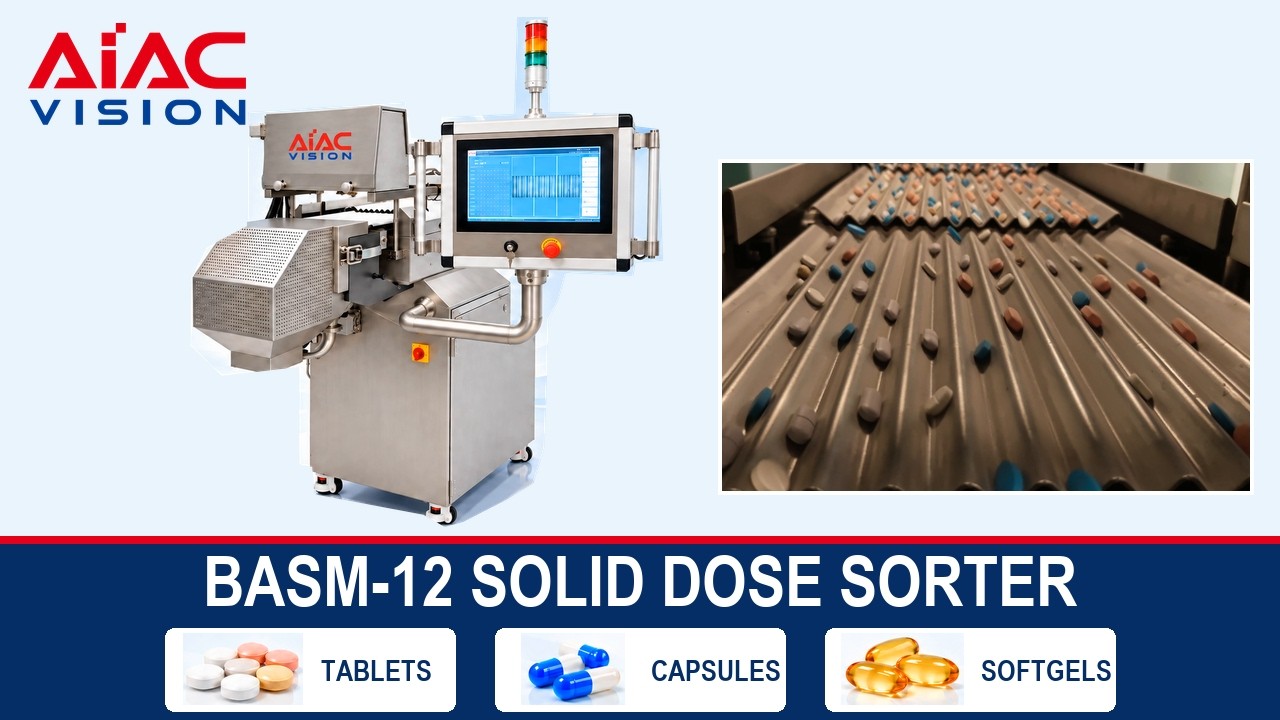

Produktvideo

Sehen Sie BASM im Einsatz.

Entdecken Sie die Anlage, den Inspektionsprozess und die Konfigurationsmöglichkeiten gemeinsam mit unserem Team.

Größere sichtbare DefekteInspektion von Teilflächen
Keine FormatteileUnterstützte Produkte · Rezeptauswahl
Bis zu 200,000/StundeReferenz: 9 mm Tabletten
Produktflexibilität

Drei Produktfamilien.
Keine speziellen Formatteile.

Die Rezeptauswahl unterstützt den schnellen Wechsel zwischen geeigneten Tabletten, Hartkapseln und Weichkapseln im Größenbereich von 5–22 mm.

Tabletten

Tabletten

Ein Wendemechanismus ermöglicht die Inspektion beider Tablettenflächen.

Hartkapseln

Hartkapseln

Prüfen Sie freiliegende Oberflächen auf größere sichtbare Erscheinungsbilddefekte.

Weichkapseln

Weichkapseln

Bewerten Sie größere, gut sichtbare Fehler anhand produktspezifischer Rezepte.

Unterstützter Produktgrößenbereich: 5–22 mm. Dieser Sortierer bietet eine Inspektion von Teilflächen und keine vollständige 360°-Abdeckung; verdeckte Oberflächen und feine optische Fehler werden möglicherweise nicht erkannt.

Defektbeispiele

Fokus auf wesentliche
sichtbare Defekte.

Beispiel: zerbrochene Produkte
Gebrochene Produkte
Beispiel größerer Absplitterungen
Erhebliche Absplitterungen
Beispiel für eine ausgeprägte Verformung
Ausgeprägte Verformung
Beispiel für starke Verfärbung
Starke Verfärbung
Beispiel für große sichtbare Flecken
Große sichtbare Flecken
Beispiel: Produktvermischung
Vermischte Produkte

Die Erkennung hängt von Fehlergröße, Position, Produktpräsentation, Geschwindigkeit und Rezepteinstellungen ab und wird durch Probentests ermittelt.

Funktionsweise

Schnelle Vorprüfung.
Automatische Produkttrennung.

BASM-12 kombiniert Produktzuführung, Tablettenwendung und rezeptbasierte Inspektion, um Produkte mit größeren sichtbaren Fehlern auszusortieren.

PRODUKTZUFÜHRUNG

Unterstützte Produkthandhabung

Tabletten, Hartkapseln und Weichkapseln innerhalb des bestätigten Größenbereichs werden ohne spezielle Formatteile der Prüfung zugeführt.

TABLETTENWENDUNG

Beide Tablettenflächen prüfen

Der Wendemechanismus legt die beiden Hauptflächen der Tablette frei. Die Inspektion umfasst nicht sämtliche Oberflächen in 360°.

INSPECTION & SORTING

Identify & Separate Defects

Definierte Rezepte und einstellbare Empfindlichkeit steuern die Inspektion mit automatischer Trennung fehlerhafter und akzeptierter Produkte.

Prüfung hoher Stückzahlen

Bis zu 200,000 Produkte/Stunde, bezogen auf 9 mm große Tabletten; die erreichbare Geschwindigkeit hängt von den Produkt- und Zuführeigenschaften ab.

Keine Formatteile erforderlich

Die schnelle Rezeptauswahl reduziert den Kauf und die Lagerung spezieller Werkzeuge sowie den Umrüstaufwand.

Inspection Data & Reporting

Defektstatistiken, Ausschleusungsklassifikationen, PDF-Berichte, Audit-Trails und der Export von Daten und Bildern über USB unterstützen die Qualitätsbewertung.

Models & specifications

BASM-12.
Für die Prüfung auf größere Defekte entwickelt.

Stimmen Sie Produktbereich, Referenzdurchsatz und Umfang der Teiloberflächeninspektion auf Ihre Sortieranwendung ab.

BASM-12
KapazitätBis zu 200,000 Produkte/Stunde (auf Basis von 9 mm-Tabletten)
Kompatible ProdukteTabletten, Hartkapseln und Weichkapseln
Produktgrößenbereich5–22 mm
InspektionsabdeckungBeide Tablettenflächen durch Wenden; keine vollständige 360°-Oberflächenabdeckung
Inspektionskanäle12
Kameras3
Leistung1.5 kW
Stromversorgung120 V AC, 60 Hz, einphasig, 3 Leiter
Luftdruck0.6 MPa
Luftverbrauch190.2 gal/min
Abmessungen, L × B × H24.3 × 59.4 × 65.6 in
Gesamtgewicht1,102 lb

Vier rollenbasierte Zugriffsebenen und Audit-Trail-Funktionen unterstützen den kontrollierten Betrieb und die geltenden 21 CFR Part 11 Anforderungen.

Produktspektrum und Kapazitätsreferenz

Der Durchsatz verändert sich mit Produktgröße, Form und Zuführverhalten; der angegebene Maximalwert gilt nicht allgemein für jedes Produkt.

ReferenzSpezifikation
Unterstützter Größenbereich5–22 mm
Referenzprodukt für die Kapazität9 mm-Tabletten
ReferenzkapazitätBis zu 200,000 Produkte/Stunde
InspektionsumfangGrößere sichtbare Fehler auf freiliegenden Oberflächen; beide Tablettenseiten durch Wenden

Die endgültige Erkennungsfähigkeit und der erreichbare Durchsatz werden durch Mustertests bestimmt.

Linienintegration

Inspektion anbinden
mit Ihrer Produktionslinie.

Nutzen Sie BASM-12 für die Prüfung großer Mengen, das Sortieren verdächtiger oder nachzubearbeitender Chargen sowie Prüfungen vor der nachgeschalteten Verpackung, wenn eine Inspektion von Teilflächen die Anwendungsanforderungen erfüllt.

Tablettenpressenlinie
Kapsel & Softgel Production
Counting & Packaging Line

Orientieren Sie sich an Ihrem Produktfluss.

Unser Team prüft die Schnittstellen, die bestimmen, wie sich dieses System in Ihre Linie einfügt.

  • Produktzuführung und stabile Präsentation innerhalb des unterstützten Größenbereichs
  • Erforderlicher Durchsatz und Akzeptanzkriterien für größere Fehler
  • Eignung für das Wenden von Tabletten und Anforderungen an die Teilflächenabdeckung
  • Sammlung ausgeschleuster Produkte, Auslauf akzeptierter Produkte und nachgeschalteter Transfer

Kapselsortierer

BASM-12 prüft unterstützte Hartkapseln auf größere sichtbare Fehler und sortiert Produkte gemäß dem ausgewählten Rezept.

Tablettensortierer

BASM-12 unterstützt die Sichtung und Sortierung von Tabletten. Der Wendemechanismus macht beide Seiten sichtbar. Der Inspektionsumfang bleibt auf Teilflächen begrenzt und darf nicht mit der vollständigen Oberflächeninspektion durch AISIM gleichgesetzt werden.

Weichkapselsortierer

BASM-12 unterstützt auch geeignete Weichkapseln bei der Prüfung auf größere sichtbare Defekte. Produktform, Erscheinungsbild und Handhabungsbedingungen werden für die Anwendung bewertet.

BASM-12

Sortierer für feste Darreichungsformen — Häufig gestellte Fragen

Produktkompatibilität, Prüfabdeckung, Rezepteinrichtung und Integration in die Produktion.

Kann BASM-12 Kapseln, Tabletten und Softgel-Kapseln sortieren?

Ja. BASM-12 kann geeignete Tabletten, Hartkapseln und Softgel-Kapseln auf einer Maschine ohne spezielle Wechselteile prüfen und sortieren.

Produktspezifische Prüfrezepte ermöglichen Herstellern den Wechsel zwischen unterschiedlichen Produkten und Sortieranforderungen. Diese Flexibilität macht BASM-12 für Hersteller mit mehreren Produkttypen besonders nützlich.

Die Produkteignung wird anhand von Größe, Form, Oberflächenbeschaffenheit und Zuführverhalten bestätigt.

Welche Defektarten kann BASM-12 erkennen?

BASM-12 konzentriert sich auf ausgeprägte sichtbare Defekte, darunter zerbrochene Produkte, größere Absplitterungen, deutliche Verformungen, starke Verfärbungen, große sichtbare Flecken und optisch unterscheidbare vermischte Produkte.

Das System bewertet Produkte anhand des ausgewählten Prüfrezepts und trennt automatisch diejenigen ab, die als fehlerhaft erkannt wurden.

Die Erkennung hängt von Größe und Lage des Defekts, der sichtbaren Produktoberfläche und den Prüfeinstellungen ab. Repräsentative Muster helfen, geeignete Annahmekriterien festzulegen.

Welche Prüfabdeckung bietet BASM-12?

BASM-12 bietet eine Prüfung von Teiloberflächen. Bei Tabletten macht ein Wendemechanismus beide Hauptflächen für die Prüfung sichtbar.

Bei Kapseln und Softgel-Kapseln prüft das System die den Kameras präsentierten Oberflächen. Es bietet keine vollständige 360°-Abdeckung, sodass Defekte auf verdeckten Oberflächen möglicherweise nicht erkannt werden.

BASM-12 ist für das Aussortieren ausgeprägter sichtbarer Defekte vorgesehen, sofern diese Prüfabdeckung die Anforderungen der Anwendung erfüllt.

Wie unterscheidet sich BASM-12 von der optischen Inspektionsmaschine AISIM?

BASM-12 ist für das Aussortieren ausgeprägter sichtbarer Defekte bei hohem Durchsatz ausgelegt, während AISIM eine umfassendere 360°-Oberflächenprüfung bietet.

BASM-12 ermöglicht die flexible Sortierung geeigneter Tabletten, Kapseln und Softgel-Kapseln ohne spezielle Wechselteile. Sein Tablettenwendemechanismus macht beide Tablettenflächen sichtbar, die Prüfabdeckung bleibt jedoch auf Teiloberflächen begrenzt.

AISIM nutzt spezielle Bildgebungsstationen, um beide Flächen und die gesamte Mantelfläche zu prüfen, und eignet sich daher besser, wenn Defekte auf der gesamten Außenoberfläche erkannt werden müssen.

Die geeignete Wahl hängt von Ihren gesuchten Defekten, der erforderlichen Prüfabdeckung, dem Produktionsvolumen und dem Produktspektrum ab.

Benötige ich Wechselteile beim Wechsel zwischen Tabletten, Kapseln und Softgel-Kapseln?

Für unterstützte Produkte innerhalb des BASM-12-Arbeitsbereichs sind keine speziellen Wechselteile erforderlich.

Beim Produktwechsel wählen die Bediener das passende Prüfrezept aus und passen Zuführ- und Prüfeinstellungen nach Bedarf an. Dies reduziert die Notwendigkeit, produktspezifische Werkzeuge zu kaufen, zu lagern und auszutauschen.

Reinigung und Überprüfung der Einrichtung sollten vor Beginn des nächsten Produkts abgeschlossen sein.

Welche Sortiergeschwindigkeit erreicht BASM-12?

BASM-12 bietet Sortiergeschwindigkeiten von bis zu 200,000 Produkten pro Stunde, bezogen auf 9 mm große Tabletten.

Der tatsächliche Durchsatz variiert je nach Produktgröße, Form, Zuführverhalten und Prüfanforderungen. Es darf nicht angenommen werden, dass die Referenzkapazität gleichermaßen für jede Tablette, Kapsel oder Softgel-Kapsel gilt.

AIACVISION kann Ihre Muster bewerten, um eine geeignete Betriebsgeschwindigkeit für Ihre Anwendung festzulegen.

Welche Produktgrößen und -formen kann BASM-12 verarbeiten?

BASM-12 unterstützt Produkte in einem Größenbereich von 5–22 mm, darunter geeignete Tabletten, Hartkapseln und Softgel-Kapseln.

Die Kompatibilität hängt sowohl von den Produktabmessungen als auch von den Handhabungseigenschaften ab. Unterschiedliche Formen müssen gleichmäßig zugeführt und den Kameras passend präsentiert werden, damit eine wirksame Sortierung möglich ist.

AIACVISION kann runde, ovale, längliche und andere Produktformen anhand repräsentativer Muster bewerten, um die Eignung zu bestätigen.

Kann BASM-12 verdächtige oder zurückgewiesene Chargen sortieren, um Gutprodukte zurückzugewinnen?

Ja. BASM-12 kann verdächtige oder zuvor zurückgewiesene Chargen prüfen und Produkte mit erkennbaren sichtbaren Defekten von Produkten trennen, die die konfigurierten Prüfkriterien erfüllen.

Dies kann Herstellern helfen, Chargen mit Problemen wie zerbrochenen Produkten, größeren Absplitterungen, Verformungen oder starken Verfärbungen zu bewerten.

Das Sortierverfahren sollte anhand repräsentativer Muster und festgelegter Annahmekriterien überprüft werden. Die endgültige Entscheidung über die Verwendung und Freigabe der sortierten Charge unterliegt weiterhin den Qualitätsverfahren des Herstellers.

Wie einfach lässt sich ein neues Produktprüfrezept erstellen?

BASM-12 nutzt hauptsächlich KI-gestütztes Deep Learning zur Produktprüfung und bietet einfach zu bedienende Werkzeuge zur Einrichtung von Deep-Learning-Rezepten.

Nach entsprechender Schulung können Kunden anhand repräsentativer Gutprodukte und Defektmuster selbstständig Prüfrezepte erstellen, anpassen und verwalten. Gespeicherte Rezepte lassen sich bei wiederkehrender Produktion abrufen und erleichtern routinemäßige Produktwechsel.

Jedes neue Rezept sollte vor der Produktion anhand tatsächlicher Produktmuster überprüft werden.

Wie minimiert BASM-12 Falschausschleusungen?

BASM-12 verwendet produktspezifische Deep-Learning-Rezepte und anpassbare Prüfeinstellungen, um tatsächliche Defekte von zulässigen Erscheinungsbildschwankungen zu unterscheiden.

Repräsentative Gutprodukte einschließlich normaler Abweichungen in Farbe, Form und Oberflächenbild helfen, geeignete Prüfkriterien festzulegen. Anschließend werden bekannte Defektmuster verwendet, um zu überprüfen, ob unzulässige Produkte erkannt werden.

Stabile Zuführung und gleichmäßige Produktpräsentation unterstützen ebenfalls zuverlässige Ergebnisse. Die Überprüfung der Einrichtung sollte sowohl die Defekterkennung als auch die Falschausschleusung von Gutprodukten bewerten.

Wie werden fehlerhafte Produkte ausgeschleust und gesammelt?

BASM-12 verwendet ein Druckluft-Ausschleusungssystem, um Produkte zu entfernen, die während der Prüfung als fehlerhaft erkannt wurden.

Gutprodukte gelangen zum vorgesehenen Austrag, während ausgeschleuste Produkte in einen separaten Sammelbereich geleitet werden. Diese automatische Trennung unterstützt effizientes Sortieren und ermöglicht dem Qualitätsteam die Überprüfung der ausgeschleusten Produkte.

Kann BASM-12 eigenständig arbeiten oder an eine bestehende Produktionslinie angeschlossen werden?

Ja. BASM-12 kann als eigenständige Sortiermaschine arbeiten oder in eine bestehende Produktionslinie integriert werden.

Ein Elevator-Zuführgerät kann den Sortierer mit Produkten versorgen und so bequemes Beladen und einen gleichmäßigen Produktfluss unterstützen. Diese Anordnung eignet sich für die Chargensortierung und lässt sich auch in ein Produktionslinienlayout integrieren.

AIACVISION kann Ihre Anforderungen an Zuführung, Austrag, Durchsatz und Stellfläche prüfen, um eine geeignete Konfiguration zu empfehlen.

Wie einfach lässt sich BASM-12 zwischen Produkten reinigen?

BASM-12 verfügt über eine Vibrationszuführschale, die zur Reinigung einfach abgenommen werden kann. Dadurch haben Bediener bequemen Zugang, um Produktreste zu entfernen und produktberührende Flächen zwischen den Chargen zu reinigen.

Diese abnehmbare Ausführung vereinfacht die routinemäßige Reinigung und den Produktwechsel und hilft, Produktverschleppung und das Risiko von Kreuzkontamination zu reduzieren.

Die Reinigung sollte gemäß dem festgelegten Verfahren für die verarbeiteten Produkte erfolgen.

Welche Prüfaufzeichnungen und Produktionsberichte sind verfügbar?

BASM-12 bietet Defektstatistiken, Ausschleusungsklassifikationen, Defektbilder und PDF-Berichte zur Unterstützung von Chargenprüfung, Qualitätsrückverfolgbarkeit und Analyse.

Prüfaufzeichnungen und Berichte können:

  • Per E-Mail versendet werden, um sie bequem zu prüfen und weiterzugeben.
  • Auf einen USB-Datenträger heruntergeladen werden, um sie zu speichern und weiter zu analysieren.
  • Über eine MES-Anbindung übertragen werden, um Produktion und Qualität zentral zu verwalten.

Benutzerzugriffskontrollen und Audit-Trail-Funktionen unterstützen je nach gewählter Softwarekonfiguration einen kontrollierten Betrieb und die Rückverfolgbarkeit. Berichtsformate, Anforderungen an die Datenaufbewahrung und MES-Schnittstellen können entsprechend Ihren Produktions- und IT-Anforderungen festgelegt werden.
