AIBIM 시리즈

블리스터 외관 검사기

블리스터에 포장된 캡슐, 정제, 소프트캡슐, 주사제 및 기타 제품과 성형 플라스틱 면, 알루미늄 덮개 포일을 검사합니다. 전용 조명과 AI 지원 레시피로 카토닝 전 제품·포장·인쇄 결함을 식별합니다. 건강기능식품을 포함한 제약 및 뉴트라슈티컬 생산에 적합합니다.

자세히 보기
블리스터 외관 검사기
AIBIM 시리즈 · 블리스터 외관 검사
블리스터 팩 외관 검사
블리스터 팩 외관 검사
제품 영상

AIBIM 작동 모습 보기.

장비와 검사 공정을 자세히 살펴보세요.

표준 스테이션 2개추가 스테이션 2개 선택 가능
시간당 최대 27,000개블리스터 팩 · 구성에 따라 달라짐
제공 모델 3종AIBIM-450P / 450T / 450F
제품 및 포장 검사 범위

제품 검사.
블리스터 팩 검사.

제품별 검사는 제형, 성형 캐비티, 밀봉 표면, 포일 및 인쇄 마킹용 조명을 상호 보완적으로 결합합니다.

블리스터 포장 제품

블리스터 포장 제품

블리스터에 포장된 캡슐, 정제, 소프트캡슐, 앰플·바이알 등의 주사제 및 기타 제품의 유무, 가시적 외관, 혼입 및 충전 이상을 검사합니다.

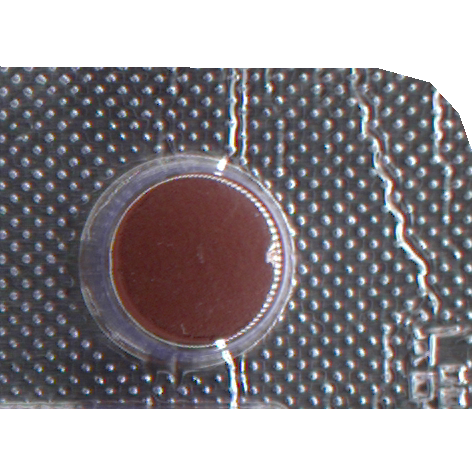

Blister Packaging & Printing

블리스터 포장 & Printing

선택 구성에서 캐비티 제시 상태, 밀봉 표면, 포일 손상 및 로트 마킹을 확인합니다.

블리스터에는 캡슐, 정제, 소프트캡슐, 주사제 및 기타 제품을 포장할 수 있습니다. 포장 치수, 제품 방향 및 검사 범위는 샘플 시험으로 확인합니다.

결함 사례

제품·포장
및 인쇄 결함.

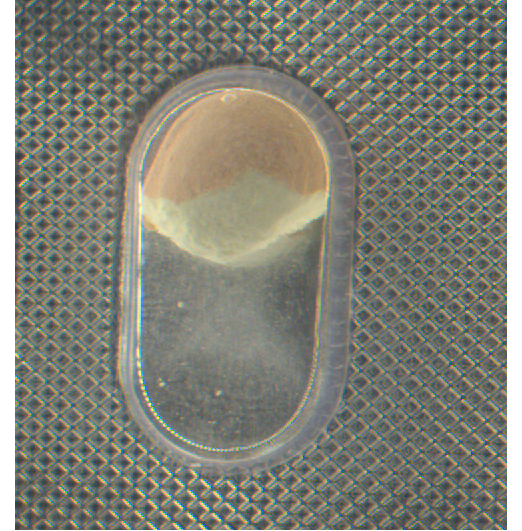

불완전 정제 사례
불완전 정제

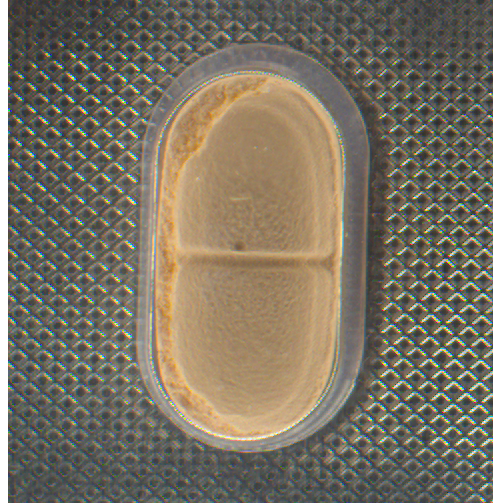

파손 / 깨진 정제 사례
파손 / 깨진 정제

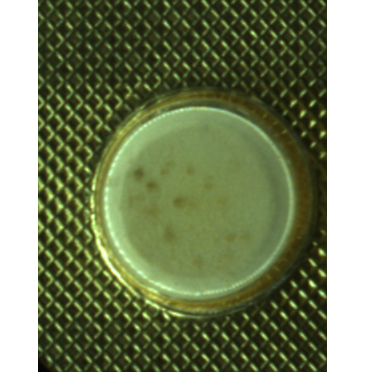

검은 점 / 얼룩 사례
검은 점 / 얼룩
이중 캡 캡슐 사례
이중 캡 캡슐

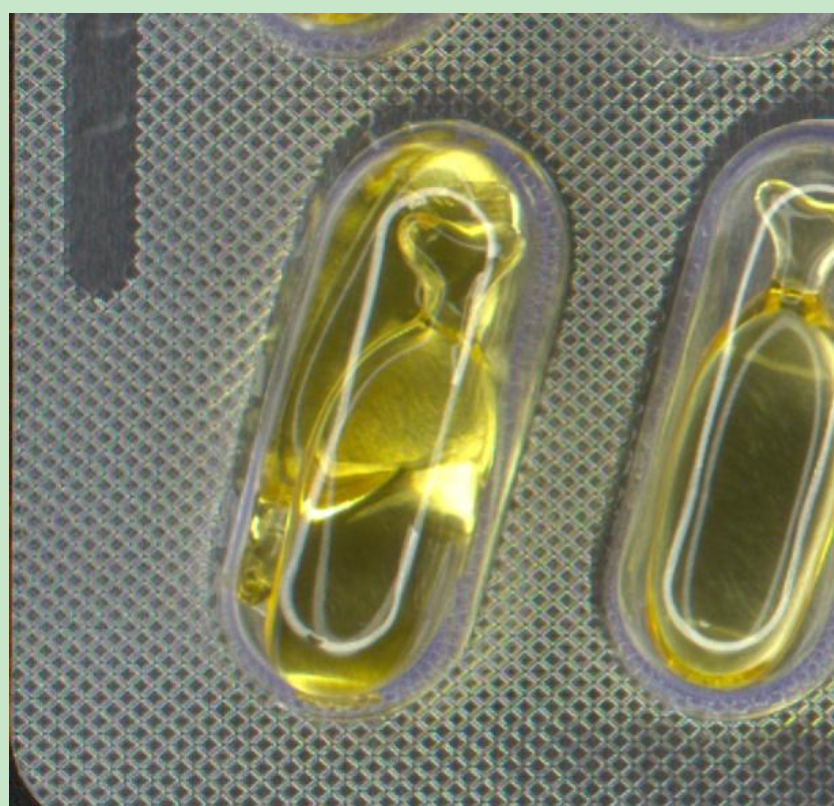

이중 충전 사례
이중 충전
표면 손상 사례
표면 손상
표면 패임 사례
표면 패임
표면 돌기 사례
표면 돌기
혼입 제품 사례
혼입 제품

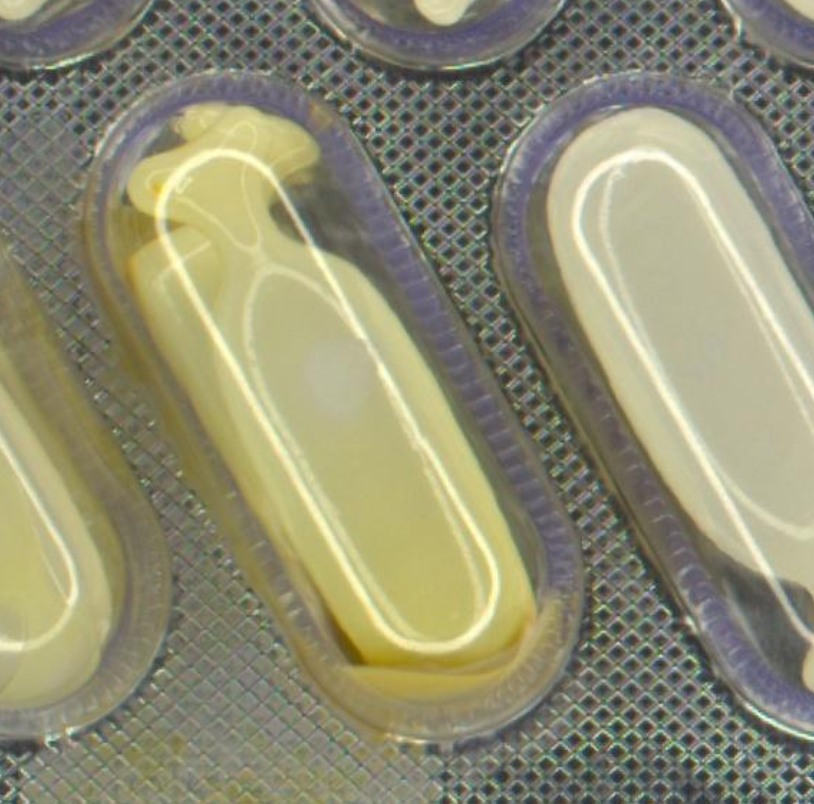

누액 사례
누액

검출은 재질, 반사, 제품 색상, 캐비티 제시 상태, 라인 속도 및 선택한 스테이션에 따라 달라집니다.

작동 원리

상호 보완적 조명.
네 가지 검사 스테이션 옵션.

표준 스테이션 2개는 링·돔 조명을 사용합니다. 백라이트·알루미늄 포일 검사를 선택하여 검사 범위를 확장할 수 있습니다.

스테이션 01

링 조명 검사

제품 유무, 형상 및 가시적 외관을 검사합니다. 빈 캐비티, 파손, 변색 및 이물을 포함합니다.

스테이션 02

돔 조명 검사

확산 돔 조명으로 반사 표면의 블리스터 질감, 밀봉 패턴 및 배치 마킹을 드러냅니다.

스테이션 03(선택 사양)

백라이트 검사

투과광으로 천공 손상을 포함한 핀홀 및 광투과 결함을 드러냅니다.

스테이션 04(선택 사양)

알루미늄 포일 검사

선택 레시피로 뒷면 포일의 가시적 손상, 오염 및 인쇄 결함을 확인합니다.

AI + 패턴 인식

규칙 기반 검사와 학습된 AI 모델로 복잡한 제품·포장 결함을 평가합니다.

인쇄 검사

제품별로 문자 누락·불완전, 낮은 인쇄 품질 및 위치 어긋남을 확인합니다.

Recipe Setup & Quality Records

저장 레시피, 배치 보고, 이미지 검토 및 감사 추적으로 운전·품질 검토를 지원합니다.

Models & specifications

세 가지 모델 제공.
검사 범위를 구성하세요.

카탈로그에 AIBIM-450P, AIBIM-450T 및 AIBIM-450F가 포함됩니다. 블리스터 재질, 목표 결함 및 라인 요구에 맞춰 구성을 선택합니다.

AIBIM 시리즈 · 카탈로그 사양
제공 모델AIBIM-450P / AIBIM-450T / AIBIM-450F
처리량시간당 최대 27,000블리스터; 제품과 구성에 따라 달라짐
검사 범위캡슐·정제·소프트캡슐·주사제 및 기타 제품의 블리스터 포장. 제품별 구성에 따라 공칭 포장 크기 최대 124.5 × 81.3 mm
검사 스테이션표준 2개; 스테이션 3·4는 선택 사양
전력5 kW
전원 사양120/208 V AC, 60 Hz, 3상, 5선식
공기 압력0.6 MPa
공기 소비량공칭: 15.9 gal/min
치수, 길이 × 너비 × 높이63.4 × 33.1 × 63.0 in
총중량995 lb

카탈로그는 AIBIM 시리즈 공통 사양표를 제공합니다. 최종 모델 구성과 인수 기준은 프로젝트별로 확인합니다.

블리스터 크기 및 처리량

블리스터 재질, 캐비티 배열 및 목표 결함에 맞춰 스테이션·레시피를 선택하세요.

참고사양
공칭 처리량시간당 최대 27,000블리스터
최대 블리스터 치수124.5 × 81.3 mm
표준 스테이션 수2
선택 사양 검사백라이트 검사 / 알루미늄 포일 검사

처리량과 최소 검출 결함 크기는 제품·구성별 밸리데이션이 필요합니다.

라인 통합

검사 연결
고객의 생산 라인과 함께합니다.

AIBIM을 독립적으로 사용하거나 카토닝 전에 블리스터 공급·포장 장비에 연결하세요.

블리스터 포장 라인
Blister Feeding & Transfer
카토닝 라인

제품 흐름에 맞춘 구성.

시스템의 라인 통합을 결정하는 인터페이스를 팀이 검토합니다.

  • 블리스터 공급기, 방향 및 캐비티 배치
  • 블리스터 재질, 반사율 및 검사 스테이션 선택
  • 불량 배출 및 양품 블리스터 이송
  • 후속 카토너 인터페이스 및 필요한 라인 속도
인라인 적용

블리스터 외관 검사 인라인 적용

인라인 블리스터 외관 검사를 시청하고 외관 품질 관리가 포장 공정에 통합되는 모습을 확인하세요.

블리스터 포장 라인AIACVISION · 실제 외관 검사

지원되는 블리스터 포장 제품

AIBIM은 블리스터에 포장된 캡슐·정제·소프트캡슐·주사제 등의 제품 및 포장을 검사합니다. 검사 범위는 형식, 조명 및 스테이션 선택에 따라 결정됩니다.

AIBIM 시리즈

자주 묻는 질문

검사 범위, 광학 스테이션 및 블리스터 포장 라인 통합.

AIBIM 독립형 블리스터 검사기와 내장형 검사 모듈은 어떻게 다른가요?

내장형 검사 모듈은 블리스터 포장기 내부의 지정된 위치에 설치하는 카메라, 조명 및 영상 처리 시스템입니다. 검사 범위는 가용 공간, 시야각, 조명 및 공정 단계에 따라 달라집니다. 밀봉 전 열린 포켓을 검사하는 모듈은 제품 유무와 가시적 제품 결함을 확인할 수 있지만 이후 포장 공정에서 발생한 손상이나 인쇄 결함은 검사할 수 없습니다.

AIACVISION AIBIM 시리즈는 자체 제품 이송 및 검사 구성을 갖춘 전용 블리스터 검사기입니다. 상호 보완적인 광학 스테이션으로 완성된 블리스터 팩을 평가하여 가시적 제품 결함, 성형 블리스터 면, 밀봉 패턴, 인쇄 표시를 검사하며, 적절한 옵션 스테이션을 사용하면 뒷면 알루미늄 포일 표면도 검사할 수 있습니다.

독립형은 장비 형식을 뜻하며 오프라인 운전을 필수로 한다는 의미가 아닙니다. AIBIM은 별도의 블리스터 공급기와 함께 사용하거나 카토닝 전 포장 라인에 통합할 수 있습니다. 상류 모듈과 하류 AIBIM 시스템은 서로 보완할 수 있습니다. 모듈은 해당 공정 단계의 제품을 검사하고 AIBIM은 이후 포장 작업 뒤에 추가 검사 지점을 제공합니다.

적합한 솔루션은 결함 발생 위치, 검사해야 할 표면, 블리스터 소재 및 필요한 생산 속도에 따라 달라집니다.

AIBIM은 블리스터 팩 내부의 어떤 대표적인 제품 결함을 검사할 수 있나요?

AIBIM은 적용 가능한 블리스터 팩의 가시적인 제품 및 충전 이상을 평가할 수 있습니다. 대표적인 예는 다음과 같습니다.

  • 제품 누락 또는 잘못된 충전: 빈 포켓, 이중 충전, 잘못 놓이거나 세워진 정제.
  • 정제 손상: 일부가 결손되거나 균열·파손·깨짐이 있는 정제, 표면 손상, 패임 및 돌출.
  • 외관 및 혼입: 검은 반점, 얼룩, 변색 및 눈으로 구분되는 다른 제품이나 잘못된 색상의 제품.
  • 경질·연질 캡슐 이상: 가시적인 셸 손상, 이중 캡 캡슐, 변형된 연질 캡슐 및 가시적인 액체 누출 흔적.
  • 가시적 오염: 머리카락, 이물 섬유, 흩어진 분말 및 기타 광학적으로 보이는 이물.

검출은 화학적 식별이 아닌 가시적 특징에 기반합니다. 포장재를 통한 제품 가시성, 포켓 형상, 소재 투명도 및 선택한 시야각에 따라 평가할 수 있는 결함이 결정됩니다. 합격 기준을 수립하려면 대표적인 양품 및 불량 팩을 시험해야 합니다.

AIBIM은 어떤 대표적인 블리스터 포장 및 인쇄 결함을 검사할 수 있나요?

AIBIM은 제품뿐 아니라 블리스터 팩의 외관도 평가합니다. 소재와 선택한 검사 스테이션에 따라 대표적인 포장 결함에는 다음이 포함됩니다.

  • 성형 블리스터 결함: 눌리거나 변형된 포켓 및 가시적인 표면 손상.
  • 밀봉 부위 이상: 불규칙하거나 불완전해 보이는 밀봉 패턴, 주름 및 가시적 오염.
  • 포일 결함: 구멍, 찢어짐, 가시적인 표면 손상 및 배치 타각으로 생긴 천공.
  • 절단 및 가장자리 결함: 불균일한 절단, 절단되지 않은 포일 가장자리 및 가시적인 절취선 손상.
  • 인쇄 결함: 배치 코드 및 기타 인쇄 표시의 누락, 불명확함, 불완전함, 정렬 불량 또는 잘림.

결함에 따라 서로 다른 조명 조건이 필요합니다. 백라이트는 적합한 빛 투과 결함을 드러내며, 확산 조명은 반사 표면과 밀봉 패턴의 평가를 돕고, 뒷면 포일 스테이션은 반대쪽 표면의 검사를 추가합니다.

밀봉 패턴의 외관 검사만으로 밀봉 강도나 포장의 누설 기밀성이 입증되지는 않습니다. 이러한 요구사항에는 적절한 검증 또는 전용 시험 방법을 적용해야 합니다.

AIBIM은 왜 네 개의 검사 스테이션을 제공하나요? 모두 필요한가요?

블리스터 팩은 제품, 성형 플라스틱, 반사 포일, 밀봉 패턴 및 인쇄 정보를 결합합니다. 하나의 조명 조건과 하나의 시야 방향으로 모든 결함을 똑같이 잘 볼 수는 없습니다. 따라서 AIBIM은 상호 보완적인 네 개의 검사 스테이션을 제공합니다.

  1. 스테이션 1 — 링 조명 검사(표준): 빈 포켓, 파손 제품, 변색 및 가시적 이물을 포함하여 제품 유무, 형상 및 가시적 외관을 확인합니다.
  2. 스테이션 2 — 돔 조명 검사(표준): 확산 조명으로 눈부심을 줄이고 반사 표면의 블리스터 질감, 밀봉 패턴 및 배치 표시를 드러냅니다.
  3. 스테이션 3 — 백라이트 검사(옵션): 투과광으로 핀홀, 절취선 손상 등 적합한 빛 투과 결함을 드러냅니다.
  4. 스테이션 4 — 알루미늄 포일 검사(옵션): 뒷면 포일 표면의 가시적 손상, 오염 및 인쇄 결함을 검사합니다.

모든 용도에서 네 개의 스테이션이 전부 필요한 것은 아닙니다. 표준 구성에는 두 개가 포함되며, 세 번째와 네 번째는 목표 결함에 추가 광학 검사 범위가 필요할 때 선택합니다. 실제 블리스터 소재와 대표적인 결함 샘플을 사용하여 구성을 정해야 합니다.

AIBIM을 블리스터 포장 생산 라인에 어떻게 통합할 수 있나요?

일반적으로 AIBIM을 블리스터 밀봉 및 절단 후, 카토닝 전에 배치하여 완성된 팩이 다음 포장 단계로 들어가기 전에 검사합니다. 최종 위치는 기존 라인 배치와 팩 배출 방식에 따라 달라집니다.

일반적인 제품 흐름은 블리스터 포장기 → 제어된 이송 및 방향 정렬 → AIBIM 검사 → 불량 분리 → 양품 팩을 카토너로 이송입니다.

통합 검토에는 다음 사항을 포함해야 합니다.

  • 공급 및 제품 제시: 블리스터 치수, 포켓 방향, 간격, 컨베이어 높이 및 각 검사 스테이션에서의 안정적인 제품 제시.
  • 라인 처리량: 필요한 적체 또는 완충 구간을 포함한 상류 생산량, 팩 간격, 검사 시간 및 하류 카토너 수요.
  • 제어 인터페이스: 포장기 및 카토너 공급사와 합의한 시작/정지, 준비, 고장 및 상·하류 연동 신호.
  • 불량 배출: 검사한 팩을 배출 지점까지 추적하고 불량 팩을 수거하며 인수 시험에서 합의한 배출 기능을 검증.
  • 제품 교체 및 검증: 규격별 부품, 제품 레시피, 합격 한계 및 대표적인 라인 속도 시험.

AIBIM은 오프라인 검사용 별도 블리스터 공급기와 함께 작동할 수도 있습니다. 기존 라인 배치, 장비 모델 및 블리스터 배출 영상을 제공하면 AIACVISION이 적절한 공급, 이송 및 검사 구성을 평가할 수 있습니다.

AIBIM은 어떤 제품과 블리스터 형식을 검사할 수 있나요?

AIBIM 시리즈는 정제, 경질 캡슐, 연질 캡슐, 앰풀과 바이알 같은 주사제 및 기타 블리스터 포장 제품이 들어 있는 팩에 대해 적용 평가를 할 수 있습니다.

적합성은 팩 치수, 포켓 배치, 제품 방향, 성형 소재, 포일 반사율 및 검사 범위에 따라 달라집니다. 투명 소재는 성형 면을 통한 제품 검사가 가능할 수 있지만 불투명 포장은 밀봉 후 보이는 범위를 제한합니다. 불투명 층을 통과한 제품 검사가 가능하다고 가정해서는 안 됩니다.

AIACVISION은 실제 팩과 목표 결함을 검토하여 적합한 구성과 달성 가능한 검사 성능을 결정합니다.

AIBIM 평가를 위해 어떤 정보와 샘플을 제공해야 하나요?

적절한 검사 구성을 정의하기 위해 다음 정보를 제공해 주세요.

  • 제품 유형, 치수, 색상 및 관련 외관 편차.
  • 블리스터 치수, 포켓 배치, 성형 소재, 덮개 포일 및 인쇄 또는 배치 코드 예시.
  • 결함별 표시와 제안 합격 한계가 있는 대표적인 양품 팩 및 불량 팩.
  • 시간당 블리스터 팩 기준 필요 처리량, 포장 규격 수 및 예상 교체 빈도.
  • 기존 포장기 및 카토너 모델, 라인 배치, 컨베이어 높이 및 배출 영상.
  • 필요한 배출 처리, 제어 인터페이스, 품질 기록 및 검증 문서.

샘플 시험은 최종 구성을 합의하기 전에 어떤 결함이 보이는지, 어떤 스테이션이 필요한지, 달성 가능한 검출 성능과 양품 오배출률이 어느 정도인지 확인하는 데 도움이 됩니다.

AIBIM의 검사 속도는 어느 정도인가요?

AIBIM 시리즈는 최대 시간당 27,000블리스터 팩의 검사 속도를 제공하며, 선택한 모델과 구성에 따라 달라집니다.

처리량은 개별 정제나 캡슐이 아닌 블리스터 팩 단위로 측정합니다. 실제 처리량은 팩 치수, 공급 구성, 검사 요구사항 및 상·하류 장비에 따라 달라집니다.

AIACVISION은 고객의 블리스터 형식과 필요한 생산 속도에 따라 적절한 구성을 추천할 수 있습니다.

제품 교체와 검사 레시피 설정은 얼마나 간편한가요?

AIBIM은 패턴 인식과 딥러닝 모두를 위한 편리하고 사용하기 쉬운 레시피 설정 도구를 제공합니다. 적절한 교육을 받은 고객은 검사 레시피를 직접 생성, 조정 및 관리할 수 있습니다.

새 제품의 경우 작업자는 검사 영역과 합격 기준을 정의하고 대표적인 양품 및 불량 샘플로 성능을 검증합니다. 저장된 레시피를 반복 생산에 불러올 수 있어 일상적인 제품 교체가 간단합니다.

블리스터 크기나 배치를 바꿀 때에는 공급 및 이송 구성의 조정이나 규격별 부품이 필요할 수도 있습니다.

불량 블리스터 팩은 어떻게 배출하고 수거하나요?

AIBIM은 에어 블로우 배출 시스템으로 양품 흐름에서 불량 블리스터 팩을 제거합니다. 검사에 불합격한 팩은 밀봉 포장에서 정제나 캡슐 하나를 제거하는 방식이 아니라 블리스터 팩 전체로 배출됩니다.

시스템에는 대상 블리스터 팩이 성공적으로 배출되었는지 검증하는 배출 확인 기능도 포함됩니다.

양품 팩은 후속 포장 또는 수거로 이동하며 불량 팩은 검토를 위해 별도의 수거 구역으로 보내집니다.

AIBIM은 양품 오배출을 어떻게 최소화하나요?

AIBIM은 적절한 조명, 제어된 제품 제시 및 제품별 검사 설정을 결합하여 실제 결함과 정상적인 외관 편차를 구분하도록 돕습니다.

반사 포일, 인쇄된 배경 및 제품 위치의 작은 변화가 검사 이미지에 영향을 줄 수 있습니다. 상호 보완적인 조명 조건으로 관련 결함을 더 잘 드러내고 대표적인 양품 팩과 알려진 결함 샘플로 검사 기준을 수립합니다.

설정 중 결함 검출과 양품 오배출 성능을 모두 평가합니다. 이를 통해 필요한 품질 수준을 유지하면서 양품의 불필요한 배출을 줄일 수 있습니다.

AIBIM은 배치 번호와 유효기간이 예상 정보와 일치하는지 검증할 수 있나요?

인쇄 품질 검사와 인쇄 내용 검증은 서로 다른 검사 작업입니다. 인쇄 누락, 불명확함 또는 위치 오류를 검출한다고 해서 인쇄된 배치 번호나 유효기간이 정확하다는 것이 자동으로 확인되지는 않습니다.

문자 인식이나 예상 정보와의 대조 검증이 필요한 경우 AIACVISION은 요구사항을 평가하고 적절한 OCR/OCV 구성을 확인할 수 있습니다.

실제 인쇄 샘플, 검증할 정보 및 허용할 수 없는 결과의 예시를 제공해 주세요. 적합성은 문자 크기, 대비, 인쇄 방법, 포일 반사율 및 확보 가능한 검사 시야에 따라 달라집니다.

어떤 검사 기록, 결함 이미지 및 생산 보고서를 이용할 수 있나요?

검사 기록은 배치 검토, 품질 추적 및 반복 결함 조사를 지원할 수 있습니다.

선택한 소프트웨어 구성에 따라 검사 및 배출 팩 수량, 결함 분류, 저장된 결함 이미지 및 배치 검사 통계가 제공될 수 있습니다.

이메일 보고서, USB 내보내기 또는 MES 연결 요구사항은 프로젝트 사양 수립 시 검토할 수 있습니다. AIACVISION은 이용 가능한 기능을 확인하고 설치에 필요한 보고서 형식, 데이터 보존 및 인터페이스를 정의할 수 있습니다.
