Serie AIBIM

Macchina di ispezione visiva dei blister

Ispezionate capsule, compresse, capsule molli, prodotti iniettabili e altri prodotti in blister, insieme al lato in plastica formato e al foglio di chiusura in alluminio. L’illuminazione dedicata e le ricette supportate dall’IA identificano difetti del prodotto, della confezione e della stampa prima dell’astucciamento. Per la produzione farmaceutica e nutraceutica, compresi gli integratori alimentari.

Scopri di più
Macchina di ispezione visiva dei blister
Serie AIBIM · Ispezione visiva dei blister
Ispezione visiva dei blister
Ispezione visiva dei blister
Video del prodotto

Scoprite AIBIM in azione.

Osservate da vicino l’apparecchiatura e il processo di ispezione.

2 stazioni standard2 stazioni aggiuntive opzionali
Fino a 27,000/oraBlister · Dipende dalla configurazione
3 modelli disponibiliAIBIM-450P / 450T / 450F
Copertura di prodotti e confezioni

Ispezioni il prodotto.
Ispezionare il blister.

L’ispezione specifica del prodotto combina illuminazioni complementari per forme farmaceutiche, cavità formate, superfici di sigillatura, fogli e marcature stampate.

Prodotti in blister

Prodotti in blister

Ispezionate capsule, compresse, capsule molli, prodotti iniettabili come fiale e flaconcini e altri prodotti in blister per verificarne presenza, aspetto visibile, mescolanze e anomalie di riempimento.

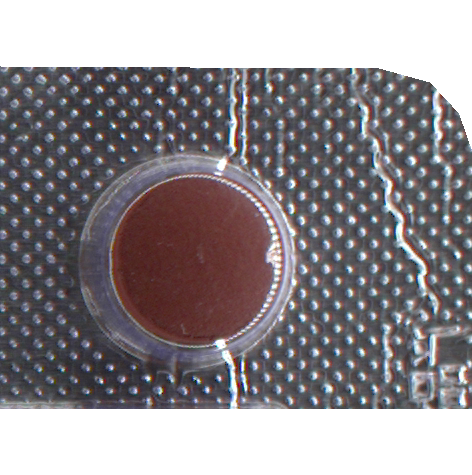

Blister Packaging & Printing

Confezionamento in blister & Printing

Controlli la presentazione degli alveoli, le superfici di sigillatura, i danni al foglio di alluminio e le marcature di lotto nella configurazione selezionata.

I blister possono contenere capsule, compresse, capsule molli, prodotti iniettabili e altri prodotti. Le dimensioni della confezione, l’orientamento del prodotto e l’ambito dell’ispezione vengono confermati mediante prove su campioni.

Esempi di difetti

Prodotto, confezionamento
e difetti di stampa.

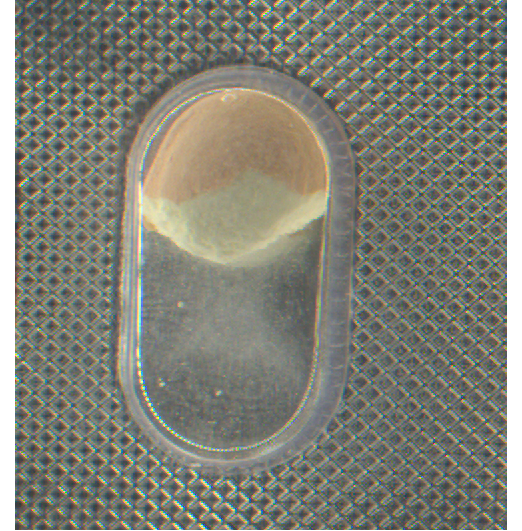

Esempio di compressa incompleta
Compressa incompleta

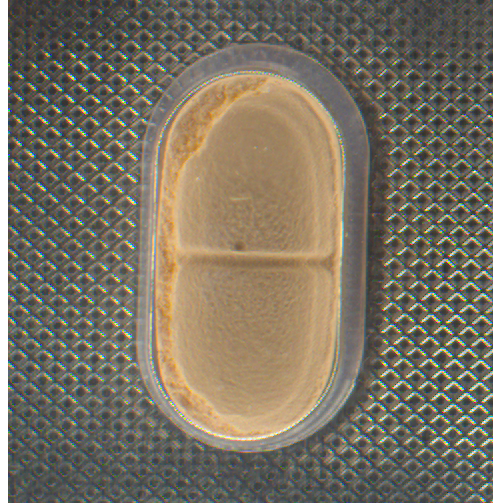

Esempio di compressa rotta / scheggiata
Compressa rotta / scheggiata

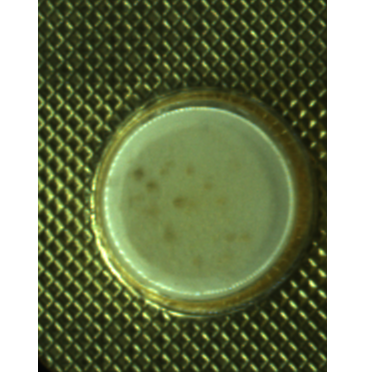

Esempio di punti neri / macchie
Punti neri / macchie
Esempio di capsula con doppio cappuccio
Capsula con doppio cappuccio

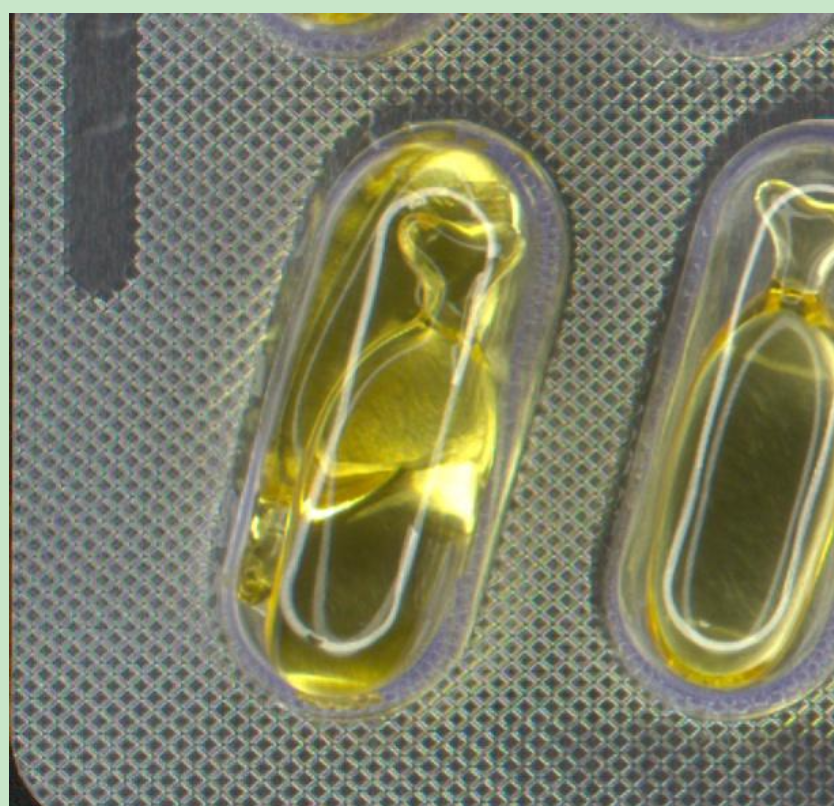

Esempio di doppio riempimento
Doppio riempimento
Esempio di danno superficiale
Danno superficiale
Esempio di vaiolatura superficiale
Vaiolatura superficiale
Esempio di sporgenza superficiale
Protuberanza superficiale
Esempio di mescolanza di prodotti
Prodotto mescolato

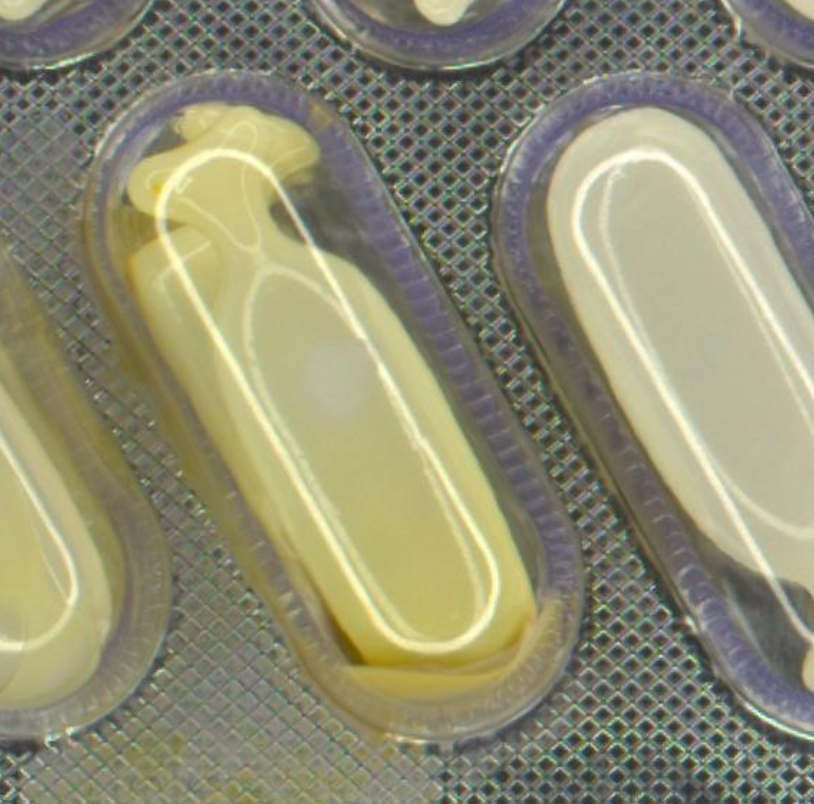

Esempio di perdita di liquido
Perdita di liquido

Il rilevamento dipende da materiale, riflessi, colore del prodotto, presentazione degli alveoli, velocità della linea e stazioni di ispezione selezionate.

Come funziona

Illuminazione complementare.
Quattro opzioni di stazioni di ispezione.

Due stazioni standard utilizzano illuminazione anulare e a cupola. La retroilluminazione e l’ispezione del foglio di alluminio opzionali estendono l’ambito di ispezione selezionato.

STATION 01

Ispezione con illuminazione anulare

Controlla presenza, forma e aspetto visibile del prodotto, comprese cavità vuote, prodotti rotti, alterazioni del colore e materiale estraneo.

STATION 02

Ispezione con illuminazione a cupola

L’illuminazione diffusa a cupola rivela la texture del blister, i motivi di sigillatura e le marcature di lotto sulle superfici riflettenti.

STATION 03 (OPTIONAL)

Ispezione in controluce

La luce trasmessa rivela microfori e altri difetti che lasciano passare la luce, compresi i danni da perforazione.

STATION 04 (OPTIONAL)

Ispezione del foglio di alluminio

Controlla la superficie posteriore del foglio per individuare danni visibili, contaminazione e difetti di stampa mediante la ricetta selezionata.

IA + riconoscimento di pattern

Controlli basati su regole e modelli IA addestrati valutano difetti complessi di prodotti e confezioni.

Ispezione della stampa

I controlli specifici per prodotto coprono caratteri mancanti o incompleti, scarsa qualità di stampa e disallineamento della posizione.

Recipe Setup & Quality Records

Ricette salvate, report di lotto, consultazione delle immagini e funzioni di audit trail supportano il funzionamento e la verifica qualità.

Models & specifications

Tre modelli disponibili.
Configuri il Suo ambito di ispezione.

AIBIM-450P, AIBIM-450T e AIBIM-450F sono elencati nella brochure. Scegliete la configurazione in base al materiale del blister, ai difetti da rilevare e ai requisiti della linea.

Serie AIBIM · Specifiche della brochure
Modelli disponibiliAIBIM-450P / AIBIM-450T / AIBIM-450F
CapacitàFino a 27,000 blister/ora; dipende dal prodotto e dalla configurazione
Ambito dell’ispezioneBlister contenenti capsule, compresse, capsule molli, prodotti iniettabili e altri prodotti; dimensione nominale della confezione fino a 124.5 × 81.3 mm, secondo la configurazione specifica per prodotto
Stazioni di ispezione2 standard; Stazione 3 e Stazione 4 opzionali
Potenza5 kW
Alimentazione elettrica120/208 V AC, 60 Hz, trifase, 5 fili
Pressione dell’aria0.6 MPa
Consumo d’ariaNominale: 15.9 gal/min
Dimensioni, L × P × H63.4 × 33.1 × 63.0 in
Peso totale995 lb

La brochure contiene una tabella di specifiche comune per la serie AIBIM. La configurazione finale del modello e i criteri di accettazione vengono confermati per il progetto.

Dimensioni del blister e rendimento

Selezionate la configurazione delle stazioni e la ricetta in base al materiale del blister, alla disposizione degli alveoli e ai difetti da rilevare.

RiferimentoSpecifica
Produttività nominaleFino a 27,000 blister/ora
Dimensioni massime del blister124.5 × 81.3 mm
Numero standard di stazioni2
Ispezione opzionaleIspezione con retroilluminazione / Ispezione del foglio di alluminio

Produttività e dimensioni minime dei difetti rilevabili richiedono una convalida specifica per prodotto e configurazione.

Integrazione in linea

Collegare l’ispezione
con la vostra linea di produzione.

Utilizzate AIBIM come sistema autonomo o collegatelo ad apparecchiature di alimentazione e confezionamento dei blister prima dell’astucciamento.

Linea di confezionamento in blister
Blister Feeding & Transfer
Linea di astucciamento

Adattate la soluzione al flusso dei prodotti.

Il nostro team esamina le interfacce che determinano come questo sistema si integra nella vostra linea.

  • Alimentatore blister, orientamento e presentazione degli alveoli
  • Materiale del blister, riflettività e selezione delle stazioni di ispezione
  • Gestione degli scarti e trasferimento dei blister accettati
  • Interfaccia con l’astucciatrice a valle e velocità di linea richiesta
Applicazione in linea

Applicazione in linea dell’ispezione visiva dei blister

Guardate l’ispezione visiva dei blister in un’applicazione in linea e scoprite come il controllo qualità visivo si inserisce nel processo di confezionamento.

Linea di confezionamento in blisterAIACVISION · Ispezione visiva in azione

Prodotti confezionati in blister supportati

AIBIM copre l’ispezione di prodotto e confezione per capsule, compresse, capsule molli, prodotti iniettabili e altri prodotti confezionati in blister. Formato, illuminazione e scelta delle stazioni determinano l’ambito di ispezione applicabile.

Serie AIBIM

Domande frequenti

Ambito di ispezione, stazioni ottiche e integrazione nella vostra linea di confezionamento in blister.

Qual è la differenza tra una macchina autonoma AIBIM per l'ispezione dei blister e un modulo di ispezione integrato?

Un modulo di ispezione integrato è un sistema di telecamere, illuminazione ed elaborazione delle immagini installato in una posizione selezionata all'interno di una macchina per il confezionamento in blister. L'ambito di ispezione dipende dallo spazio disponibile, dall'angolo di visione, dall'illuminazione e dalla fase del processo. Un modulo che ispeziona le cavità aperte prima della sigillatura può verificare la presenza del prodotto e i suoi difetti visibili, ma non può ispezionare i danni o i difetti di stampa introdotti successivamente nel processo di confezionamento.

La serie AIACVISION AIBIM è una macchina dedicata all'ispezione dei blister con un proprio sistema di movimentazione e ispezione del prodotto. Può valutare blister finiti utilizzando stazioni ottiche complementari, coprendo i difetti visibili del prodotto, il lato formato del blister, i motivi di sigillatura, le marcature stampate e, con la stazione opzionale appropriata, la superficie posteriore del foglio di alluminio.

Il termine autonomo descrive il formato dell'apparecchiatura, non l'obbligo di funzionare fuori linea. AIBIM può essere utilizzato con un alimentatore di blister separato o integrato in una linea di confezionamento prima dell'astucciamento. Un modulo a monte e un sistema AIBIM a valle possono completarsi a vicenda: il modulo controlla il prodotto nella propria fase di processo, mentre AIBIM offre un ulteriore punto di ispezione dopo le successive operazioni di confezionamento.

La soluzione appropriata dipende da dove possono generarsi i difetti, dalle superfici da ispezionare, dal materiale del blister e dalla velocità di produzione richiesta.

Quali difetti tipici del prodotto può ispezionare AIBIM all'interno dei blister?

AIBIM può valutare anomalie visibili del prodotto e del riempimento nei blister compatibili. Esempi tipici comprendono:

  • Prodotti mancanti o riempimento non corretto: cavità vuote, doppio riempimento e compresse posizionate in modo errato o in verticale.
  • Danni alle compresse: compresse parziali, incrinate, rotte o scheggiate, danni superficiali, vaiolature e sporgenze.
  • Aspetto e mescolanze di prodotti: punti neri, macchie, alterazioni del colore e prodotti visibilmente diversi o di colore errato.
  • Anomalie di capsule rigide e molli: danni visibili all'involucro, capsule con doppio cappuccio, capsule molli deformate e segni visibili di perdita di liquido.
  • Contaminazione visibile: capelli, fibre estranee, polvere libera e altro materiale estraneo otticamente visibile.

Il rilevamento si basa su caratteristiche visibili, non sull'identificazione chimica. La visibilità del prodotto attraverso la confezione, la geometria delle cavità, la trasparenza del materiale e le angolazioni selezionate determinano quali difetti possono essere valutati. Occorre testare confezioni conformi e difettose rappresentative per stabilire i criteri di accettazione.

Quali difetti tipici della confezione blister e della stampa può ispezionare AIBIM?

AIBIM valuta l'aspetto della confezione blister oltre a quello del prodotto. A seconda del materiale e delle stazioni di ispezione selezionate, i difetti tipici di confezionamento comprendono:

  • Difetti del blister formato: cavità schiacciate o deformate e danni superficiali visibili.
  • Anomalie nell'area di sigillatura: motivi di sigillatura irregolari o dall'aspetto incompleto, pieghe e contaminazione visibile.
  • Difetti del foglio di alluminio: fori, strappi, danni superficiali visibili e perforazioni causate dalla stampigliatura del lotto.
  • Difetti di taglio e dei bordi: rifilatura irregolare, bordi del foglio non tagliati e danni visibili alla perforazione.
  • Difetti di stampa: codici di lotto e altre marcature stampate mancanti, poco leggibili, incompleti, disallineati o troncati.

Difetti diversi richiedono condizioni di illuminazione diverse. La retroilluminazione può evidenziare difetti adatti che lasciano passare la luce; l'illuminazione diffusa aiuta a valutare superfici riflettenti e motivi di sigillatura; la stazione del lato posteriore del foglio aggiunge l'ispezione della superficie opposta.

L'ispezione visiva del motivo di sigillatura non dimostra, da sola, la resistenza della sigillatura o l'ermeticità della confezione. Tali requisiti devono essere affrontati con una convalida appropriata o un metodo di prova dedicato.

Perché AIBIM offre quattro stazioni di ispezione? Sono necessarie tutte e quattro?

Una confezione blister combina prodotti, plastica sagomata, foglio riflettente, motivi di sigillatura e informazioni stampate. Un'unica condizione di illuminazione e un'unica direzione di osservazione non possono rendere ogni difetto ugualmente visibile. AIBIM offre pertanto quattro stazioni di ispezione complementari:

  1. Stazione 1 — Ispezione con luce anulare (standard): verifica la presenza, la forma e l'aspetto visibile del prodotto, comprese cavità vuote, prodotti rotti, alterazioni del colore e materiale estraneo visibile.
  2. Stazione 2 — Ispezione con illuminazione a cupola (standard): utilizza luce diffusa per ridurre i riflessi ed evidenziare la struttura del blister, i motivi di sigillatura e le marcature di lotto sulle superfici riflettenti.
  3. Stazione 3 — Ispezione in controluce (opzionale): utilizza luce trasmessa per evidenziare microfori e altri difetti adatti che lasciano passare la luce, compresi danni alla perforazione.
  4. Stazione 4 — Ispezione del foglio di alluminio (opzionale): esamina la superficie posteriore del foglio per rilevare danni visibili, contaminazione e difetti di stampa.

Non tutte le applicazioni richiedono tutte e quattro le stazioni. La configurazione standard comprende due stazioni; la terza e la quarta vengono selezionate quando i difetti da rilevare richiedono una copertura ottica aggiuntiva. La configurazione deve essere definita utilizzando i materiali reali del blister e campioni rappresentativi dei difetti.

Come può essere integrato AIBIM in una linea di produzione per il confezionamento in blister?

Un'integrazione tipica colloca AIBIM dopo la sigillatura e il taglio del blister e prima dell'astucciamento, in modo da ispezionare le confezioni finite prima che passino alla fase di confezionamento successiva. La posizione finale dipende dalla disposizione della linea esistente e dalla modalità di scarico delle confezioni.

Un flusso tipico del prodotto è: Macchina per confezionamento in blister → trasferimento e orientamento controllati → ispezione AIBIM → separazione degli scarti → trasferimento delle confezioni accettate all'astucciatrice.

La valutazione dell'integrazione deve comprendere:

  • Alimentazione e presentazione: dimensioni dei blister, orientamento delle cavità, distanza tra confezioni, altezza del trasportatore e presentazione stabile in ogni stazione di ispezione.
  • Capacità della linea: produzione a monte, distanza tra confezioni, tempo di ispezione e richiesta dell'astucciatrice a valle, compresi eventuali accumuli o buffer necessari.
  • Interfacce di controllo: i segnali richiesti di avvio/arresto, pronto, guasto e coordinamento a monte/a valle, concordati con i fornitori della confezionatrice e dell'astucciatrice.
  • Gestione degli scarti: tracciamento della confezione ispezionata fino al punto di scarto, raccolta delle confezioni scartate e verifica della funzione di scarto concordata durante le prove di accettazione.
  • Cambio formato e convalida: componenti di formato, ricette di prodotto, limiti di accettazione e prove rappresentative alla velocità della linea.

AIBIM può anche funzionare con un alimentatore di blister separato per l'ispezione fuori linea. Condividete la disposizione della linea esistente, i modelli delle apparecchiature e un video dello scarico dei blister, affinché AIACVISION possa valutare la configurazione appropriata di alimentazione, trasferimento e ispezione.

Quali prodotti e formati di blister può ispezionare AIBIM?

La serie AIBIM può essere valutata per blister contenenti compresse, capsule rigide, capsule molli, prodotti iniettabili come fiale e flaconcini e altri prodotti confezionati in blister.

La compatibilità dipende dalle dimensioni della confezione, dalla disposizione delle cavità, dall'orientamento del prodotto, dal materiale di formatura, dalla riflettività del foglio e dall'ambito di ispezione. I materiali trasparenti possono consentire l'ispezione del prodotto attraverso il lato formato; le confezioni opache limitano ciò che è visibile dopo la sigillatura. Non si deve presumere che sia possibile ispezionare il prodotto attraverso uno strato opaco.

AIACVISION esamina le confezioni reali e i difetti da rilevare per determinare la configurazione adatta e le prestazioni di ispezione ottenibili.

Quali informazioni e campioni dobbiamo fornire per una valutazione AIBIM?

Vi chiediamo di fornire le seguenti informazioni per definire una configurazione di ispezione appropriata:

  • Tipo, dimensioni e colore del prodotto e variazioni rilevanti dell'aspetto.
  • Dimensioni del blister, disposizione delle cavità, materiale di formatura, foglio di chiusura ed esempi di stampa o codici di lotto.
  • Confezioni accettabili e difettose rappresentative, con ciascun difetto identificato e i limiti di accettazione proposti.
  • Produttività richiesta in confezioni blister all'ora, numero di formati di confezionamento e frequenza prevista dei cambi formato.
  • Modelli della confezionatrice e dell'astucciatrice esistenti, disposizione della linea, altezze dei trasportatori e video dello scarico.
  • Gestione degli scarti richiesta, interfacce di controllo, registrazioni di qualità e documentazione di convalida.

Le prove sui campioni aiutano a determinare quali difetti sono visibili, quali stazioni sono necessarie e le prestazioni di rilevamento e il tasso di falso scarto ottenibili, prima di concordare la configurazione finale.

Quale velocità di ispezione può raggiungere AIBIM?

La serie AIBIM offre velocità di ispezione fino a 27,000 confezioni blister all'ora, a seconda del modello e della configurazione selezionati.

La capacità è misurata in confezioni blister, non in singole compresse o capsule. La produttività effettiva dipende dalle dimensioni delle confezioni, dalle modalità di alimentazione, dai requisiti di ispezione e dalle apparecchiature a monte e a valle.

AIACVISION può consigliare una configurazione appropriata in base al formato dei vostri blister e alla velocità di produzione richiesta.

Quanto sono semplici il cambio prodotto e la configurazione delle ricette di ispezione?

AIBIM offre strumenti pratici e facili da usare per la configurazione delle ricette sia di Pattern Recognition sia di Deep Learning. Con una formazione adeguata, i clienti possono creare, modificare e gestire autonomamente le proprie ricette di ispezione.

Per un nuovo prodotto, gli operatori definiscono le aree di ispezione, stabiliscono i criteri di accettazione e verificano le prestazioni utilizzando campioni conformi e difettosi rappresentativi. Le ricette salvate possono essere richiamate per le produzioni successive, rendendo semplice il normale cambio prodotto.

Quando cambiano le dimensioni o la disposizione dei blister, la configurazione di alimentazione e movimentazione può richiedere anche regolazioni o componenti specifici per il formato.

Come vengono scartate e raccolte le confezioni blister difettose?

AIBIM utilizza un sistema di scarto a soffio d'aria per rimuovere i blister difettosi dal flusso dei prodotti accettati. Una confezione che non supera l'ispezione viene scartata come blister completo, anziché rimuovere una singola compressa o capsula dalla confezione sigillata.

Il sistema comprende inoltre la conferma di scarto per verificare che il blister selezionato sia stato effettivamente scartato.

Le confezioni accettate proseguono verso il confezionamento a valle o la raccolta, mentre quelle scartate vengono indirizzate in un'area di raccolta separata per l'esame.

Come riduce AIBIM i falsi scarti?

AIBIM combina illuminazione appropriata, presentazione controllata del prodotto e impostazioni di ispezione specifiche per il prodotto per contribuire a distinguere i difetti reali dalle normali variazioni dell'aspetto.

Il foglio riflettente, gli sfondi stampati e piccole variazioni nella posizione del prodotto possono influire sulle immagini di ispezione. Condizioni di illuminazione complementari aiutano a rendere più visibili i difetti rilevanti, mentre i criteri di ispezione vengono stabiliti utilizzando confezioni accettabili rappresentative e campioni con difetti noti.

Durante la configurazione vengono valutate sia le prestazioni di rilevamento dei difetti sia quelle relative ai falsi scarti. Ciò aiuta a mantenere lo standard qualitativo richiesto riducendo lo scarto non necessario di prodotti accettabili.

AIBIM può verificare numeri di lotto e date di scadenza rispetto alle informazioni previste?

Il controllo della qualità di stampa e la verifica del contenuto stampato sono attività di ispezione diverse. Rilevare una stampa mancante, poco leggibile o fuori posizione non conferma automaticamente che il numero di lotto o la data di scadenza stampati siano corretti.

Se l'applicazione richiede il riconoscimento dei caratteri o la verifica rispetto alle informazioni previste, AIACVISION può valutare il requisito e confermare la configurazione OCR/OCVappropriata.

Vi chiediamo di fornire campioni reali di stampa, le informazioni da verificare ed esempi di risultati inaccettabili. L'idoneità dipende dalle dimensioni dei caratteri, dal contrasto, dal metodo di stampa, dalla riflettività del foglio e dalla vista di ispezione disponibile.

Quali registrazioni di ispezione, immagini dei difetti e report di produzione sono disponibili?

Le registrazioni di ispezione possono supportare la revisione dei lotti, la tracciabilità della qualità e l'indagine sui difetti ricorrenti.

A seconda della configurazione software selezionata, le informazioni disponibili possono comprendere i conteggi delle confezioni ispezionate e scartate, le classificazioni dei difetti, le immagini dei difetti salvate e le statistiche di ispezione dei lotti.

I requisiti relativi a report via email, esportazione USB o connettività MES possono essere esaminati durante la definizione delle specifiche di progetto. AIACVISION può confermare le funzioni disponibili e definire i formati dei report, la conservazione dei dati e le interfacce richiesti per la vostra installazione.
